Траверси для підіймання габаритних і складних вантажів

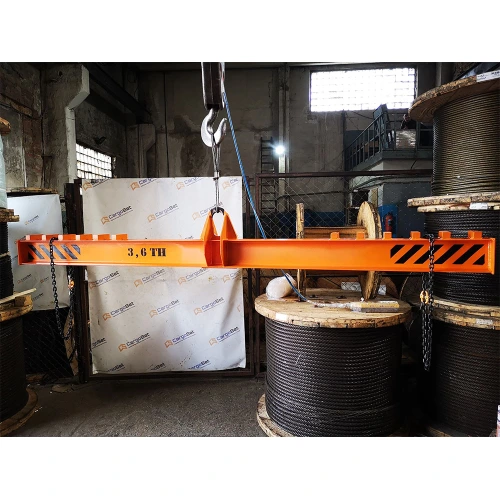

Під час роботи з довгомірними, великогабаритними або важкими вантажами звичайної строповки не завжди достатньо. Якщо точки кріплення рознесені на значну відстань, центр ваги зміщений або потрібно зменшити стискальне навантаження на конструкцію, між гаком вантажопідіймального механізму та стропами встановлюють спеціальну металеву балку. траверса допомагає рознести точки підхоплення та організувати схему кріплення відповідно до геометрії конкретного вантажу.

Таке оснащення застосовують для металопрокату, труб, обладнання, рам, контейнерів, будівельних елементів та інших вантажів, для яких важлива контрольована схема підхоплення. Його завдання не зводиться лише до створення додаткової точки між крановим гаком і стропом. Правильно підібрана конструкція дає змогу розташувати кінцеві елементи там, де це потрібно для конкретного виробу, і не змушувати стропи працювати під невигідними кутами.

За компоновкою використовують лінійні та просторові рішення. Лінійні траверси зручні для довгих вантажів і схем із двома основними зонами підхоплення. Просторові конструкції застосовують, коли вантаж потрібно утримувати за три, чотири або більше рознесених точок. Спосіб підвішування також може відрізнятися: за центральний елемент, за краї або через стропову систему.

Практична користь такого оснащення особливо помітна у кількох ситуаціях:

• робоча висота обмежена, а довгі гілки стропа неможливо розвести під потрібним кутом;

• вантаж має значні габарити, і точки кріплення потрібно винести ближче до його країв;

• центр ваги розташований несиметрично, тому схема підхоплення потребує точного налаштування;

• необхідно зменшити небажане стискання або перекіс виробу під час підіймання.

Для довгих балок, труб, листового металу або технологічного обладнання це особливо актуально: неправильно обрана геометрія стропування може збільшувати зусилля в гілках і створювати небажане навантаження на сам вантаж. Додаткова металева конструкція дозволяє рознести точки підхоплення та побудувати більш придатну для конкретної задачі схему.

Як вибрати конструкцію під кран, вантаж і схему стропування

Підбір починають із вантажу, а не з зовнішніх розмірів балки. Потрібно знати масу, довжину, ширину, положення центра ваги, кількість доступних точок кріплення та відстань між ними. Після цього враховують параметри вантажопідіймального механізму: доступну висоту, розмір гака, допустиму вантажопідйомність і спосіб підвішування. Саме тому траверса для крана має розглядатися як частина всієї вантажозахоплювальної системи, а не як окремий універсальний елемент.

Важливо враховувати і власну масу оснащення. Вона входить у загальне навантаження на механізм, тому надмірно важка конструкція без реальної потреби зменшує доступний запас за масою вантажу. Водночас зменшення власної ваги не повинно досягатися за рахунок розрахункової міцності. Геометрія, переріз металу, зварні з'єднання, отвори, вушка та кінцеві елементи мають відповідати передбаченому навантаженню та схемі роботи.

Серед типів траверс застосовують рішення з підйомом за центр або за краї, конструкції з переставними обоймами, Н- та Т-подібні, рамні й контейнерні варіанти. Вибір форми залежить насамперед від розташування точок кріплення на вантажі. Регульовані обойми зручні, коли потрібно працювати з виробами різної довжини, а просторова рама доречна, якщо точки підхоплення необхідно рознести не лише по довжині, а й по ширині.

Для технічного завдання бажано заздалегідь визначити:

• максимальну масу вантажу;

• його довжину, ширину та особливості форми;

• положення центра ваги;

• відстань між робочими точками підхоплення;

• кількість гаків, вушок, захватів або інших кінцевих елементів;

• розмір і форму верхнього елемента під крановий гак;

• необхідність зміни положення кінцевих точок;

• доступну висоту для стропування;

• умови роботи: цех, склад, будівельний майданчик або відкрита територія.

Замовляти таке обладнання тільки за вантажопідйомністю недостатньо. Дві металоконструкції з однаковою допустимою масою можуть бути розраховані на різні прольоти, відстані між точками підхоплення та напрямки прикладання зусиль. Так само не можна автоматично переносити схему, що добре працює з одним типом вантажу, на інший виріб із відмінною геометрією.

Окремо варто оцінити доступну висоту. У деяких умовах застосування довгих стропових гілок створює занадто високу схему між вантажем і гаком. Металева балка дозволяє розташувати точки підхоплення ширше без непропорційного збільшення вертикального габариту всієї системи. Це може бути суттєвим фактором у цехах, під навісами та на інших ділянках з обмеженим робочим простором.

Що перевірити перед роботою та як уникнути типових помилок

Перед використанням потрібно оглянути металеву конструкцію, зварні шви, вушка, пальці, гаки, обойми та інші елементи, через які передається навантаження. Деформація, тріщина, помітне пошкодження отворів або значна корозія — причина не продовжувати роботу до оцінки стану оснащення. Одночасно перевіряють стропи та з'єднувальні компоненти, адже можливості всієї системи визначаються не одним елементом, а їх сумісною роботою.

Одна з типових помилок — орієнтуватися лише на масу вантажу. Для підбору не менш важливі його геометрія, центр ваги, напрямок зусилля та розташування точок кріплення. Інша проблема — самовільно переносити гаки, свердлити додаткові отвори або змінювати металоконструкцію без технічного розрахунку. Такі доробки можуть змінити розподіл навантажень і фактичні характеристики виробу.

Не менш важливо правильно організувати стропування. Після початкового натягу потрібно переконатися, що вантаж не має тенденції до неконтрольованого крену, а всі задіяні точки працюють за передбаченою схемою. Якщо при відриві від опори виріб різко нахиляється, операцію необхідно припинити та перевірити положення центра ваги, довжину гілок і місця підхоплення.

Для повторюваних операцій доцільно мати окреме технічне рішення під конкретний тип вантажу. Це спрощує підготовку робіт, зменшує кількість випадкових схем і полегшує контроль стану оснащення. Для одиничних або різнорозмірних виробів можуть бути практичними регульовані конструкції, але допустиме навантаження та діапазон перестановки кінцевих елементів потрібно враховувати в кожному робочому положенні.

Правильно підібране вантажозахоплювальне оснащення допомагає раціональніше використовувати доступну висоту, точніше розміщувати точки підхоплення та працювати з довгими, широкими або складними за формою виробами. Перед замовленням краще передати повне технічне завдання з габаритами, масою, схемою кріплення та умовами експлуатації. Чим точніше описана задача, тим простіше підібрати конфігурацію без зайвої маси, невідповідних точок зачеплення та непотрібних конструктивних компромісів.
